คำอธิบาย

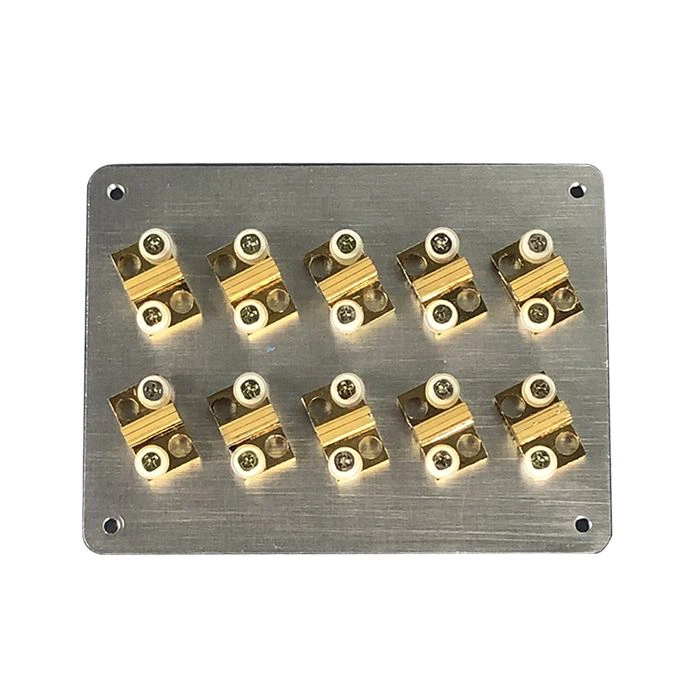

เลเซอร์สแต็คแนวนอนระบายความร้อนด้วยการนำ QCW 1000W 976nm
คุณลักษณะสำคัญ:
- กำลังขับต่อบาร์: 100W
- ความยาวคลื่นกลาง : 976nm
- ความทนทานต่อความยาวคลื่น: ± 5 นาโนเมตร
- ระยะห่างระหว่างแท่ง-ถึง-แท่ง:1.8 มม
แอปพลิเคชัน:
- ทหาร
- กลาโหม
- การวิจัยทางวิทยาศาสตร์
1. ความยาวคลื่นเลเซอร์สแต็ก: 405nm ~ 2100nm คลื่นทั่วไปคือ 808nm, 9XXnm
2. กำลังไฟ: 100W ถึงหลายพันวัตต์
3. ประเภทแพ็คเกจต่างๆแสดงดังภาพด้านล่าง
ข้อมูลจำเพาะ:
ชื่อสินค้า: เลเซอร์ไดโอดอาร์เรย์แนวนอน 976nm 1000W
หมายเลขสินค้า: CC976HA1000
| ลักษณะทางแสง | |
| ความยาวคลื่นกลาง แล | 940 นาโนเมตร 976 นาโนเมตร 980 นาโนเมตร |
| ความอดทนต่อความยาวคลื่น | ±5 นาโนเมตร |
| กำลังขับต่อบาร์ | 100W |
| จำนวนบาร์ | 1-15 |
| ระยะห่างระหว่างแท่ง-ถึง-แท่ง | 1.8มม |
| ความกว้างสเปกตรัม FWHM | น้อยกว่าหรือเท่ากับ 4 |
| ความกว้างสเปกตรัม FW90%E | น้อยกว่าหรือเท่ากับ 6 |
| ความแตกต่างของแกนเร็ว FWHM | 35 องศา |
| ความแตกต่างของแกนช้า FWHM | 8 องศา |
| โหมดโพลาไรซ์ | เต/ตม |
| อุณหภูมิความยาวคลื่น ค่าสัมประสิทธิ์ | ~0.28นาโนเมตร/องศา |
| ลักษณะทางไฟฟ้า | |
| การดำเนินงาน Iop ปัจจุบัน | น้อยกว่าหรือเท่ากับ 30A |
| เกณฑ์ปัจจุบัน Ith | น้อยกว่าหรือเท่ากับ 10A |
| แรงดันไฟฟ้าขณะทำงาน | น้อยกว่าหรือเท่ากับ 90V |
| ประสิทธิภาพความลาดชัน | มากกว่าหรือเท่ากับ 1W/A |
| ประสิทธิภาพการแปลงพลังงาน | มากกว่าหรือเท่ากับ 42% |
| พารามิเตอร์ความร้อน | |
| อุณหภูมิในการทำงาน | 15~30 องศา |
| อุณหภูมิในการจัดเก็บ | 0~55 องศา |
| น้ำยาหล่อเย็น | น้ำปราศจากไอออน |
| อัตราการไหล/บาร์ | 0.4~0.7 ลิตร/นาที |
| แรงดันขาเข้าสูงสุด | 380 กิโลปาสคาล |
| ความต้านทาน | 0.2-0.5 MΩ*ซม |
อาร์เรย์เชิงเส้นเลเซอร์ไดโอดเรียงซ้อนแนวนอนขนาด 1000W 976nm ได้รับการออกแบบมาเป็นพิเศษเพื่อให้ความน่าเชื่อถือและอายุการใช้งานสูงสุดในการใช้งานปั๊มด้านข้าง-ที่มีกำลังคาวิตี้สูง อาร์เรย์ QCW มีคุณสมบัติการระบายความร้อนแบบการนำไฟฟ้า ซึ่งช่วยลดความจำเป็นในการระบายความร้อนด้วยน้ำ อาร์เรย์มุมมาตรฐานมีความยาวคลื่น 808 นาโนเมตร 915 นาโนเมตร และ 976 นาโนเมตร สามารถกำหนดการกำหนดค่าแบบกำหนดเองและความยาวคลื่นอื่นๆ ได้ตามความต้องการเฉพาะ
