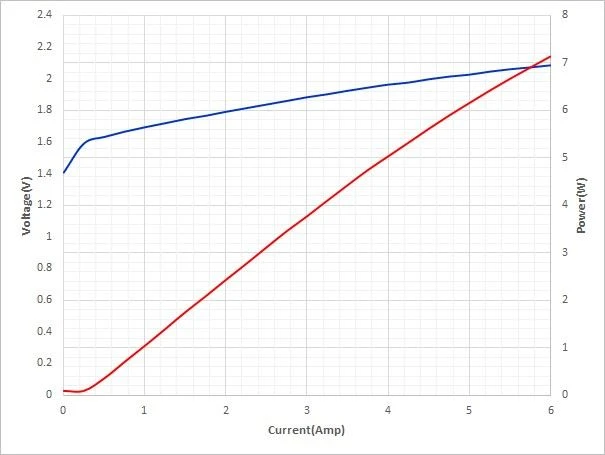

ความกว้างของชิปเลเซอร์เซมิคอนดักเตอร์ 3W 808nm กว้าง150μmความยาวของโพรง 1 มม. ประสิทธิภาพการแปลงโฟโตอิเล็กทริก 60% และอายุการใช้งานสามารถเข้าถึงได้มากกว่า 10,000 ชั่วโมง
ชิปใช้การออกแบบโครงสร้าง epitaxial ใหม่และวัสดุ epitaxy การออกแบบหน้าต่างขั้นสูงและเทคโนโลยีการเตรียมแบบไม่ใช้ปั๊มและการแกะสลักแบบเปียกและแห้งรวมกับเทคโนโลยีกระบวนการจัดตำแหน่งด้วยตัวเองเพื่อควบคุมความสม่ำเสมอของความกว้างของแถบโดยเฉพาะอย่างยิ่งเพื่อให้แน่ใจว่าผลิตภัณฑ์สำเร็จรูปมีมวลสูง การผลิตเพื่อลดต้นทุนของชิปเลเซอร์
ในขณะเดียวกันการใช้เทคโนโลยีใหม่ช่วยเพิ่มลักษณะการทนต่ออุณหภูมิสูงอย่างมากเพื่อให้สามารถทำงานได้อย่างต่อเนื่องที่อุณหภูมิแวดล้อม 60 ℃หรือสูงกว่า

ชิปสามารถใช้ได้กับ C-MOUNT, TO56, TO3 และบรรจุภัณฑ์ประเภทอื่น ๆ
